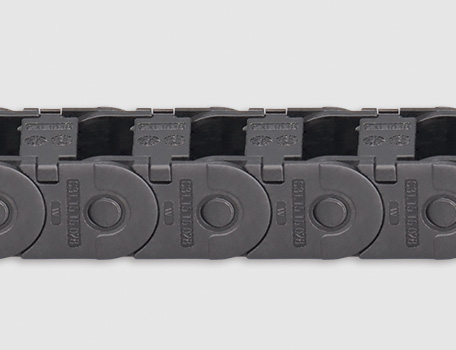

C31E.15抗靜電微型電纜拖鏈可沿內側或外側打開，堅固耐用和多種打開方式設計，適用于高速運動。C31E.15抗靜電微型可打開電纜拖鏈適用于較小安裝空間，多種內寬規格可選。
● 長期使用溫度：-40/+120℃
● 內高Hi：15 mm
● 內寬Bi：16-50 mm
● 彎曲半徑R：28-48 mm
● 節距Pitch：20 mm
***可選配用于拖鏈長度方向固定的 快速法蘭

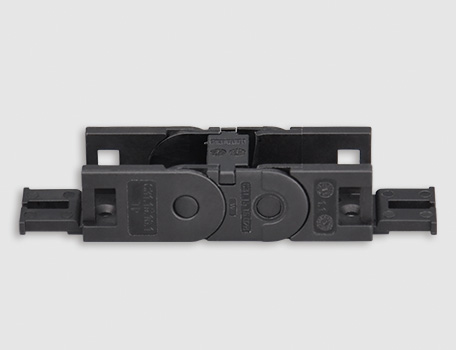

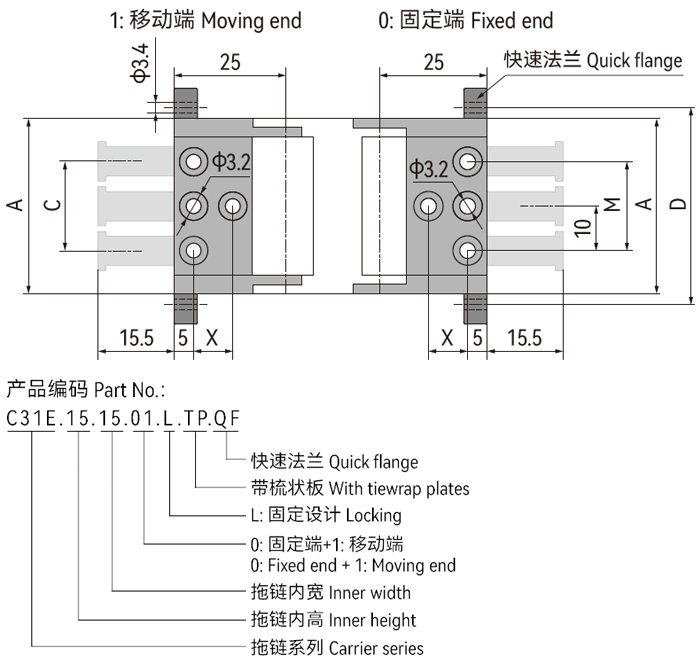

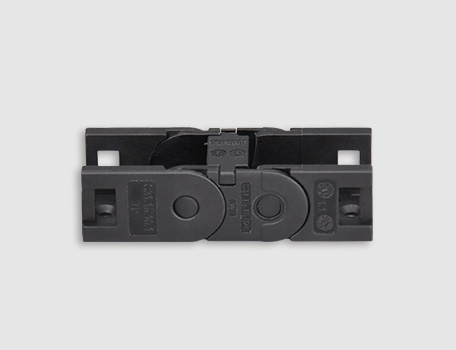

| 無梳妝板 接頭編碼 （固定） | 帶梳妝板 接頭編碼 （固定） | 拖鏈 內寬 | A | X | M | C | *D | 齒數 |
| C31E.15.16.01.L | C31E.15.16.01.L.TP | 16 | 23.8 | 8 | / | 10 | 29 | 2 |
| C31E.15.20.01.L | C31E.15.20.01.L.TP | 20 | 27.8 | 8 | / | 10 | 33 | 2 |
| C31E.15.30.01.L | C31E.15.30.01.L.TP | 30 | 37.8 | / | 22 | 20 | 43 | 3 |
| C31E.15.40.01.L | C31E.15.40.01.L.TP | 40 | 47.8 | / | 32 | 30 | 53 | 4 |
| C31E.15.50.01.L | C31E.15.50.01.L.TP | 50 | 57.8 | / | 42 | 40 | 63 | 5 |
***可選配用于拖鏈長度方向固定的 快速法蘭

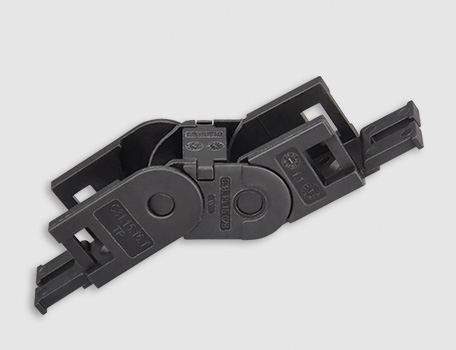

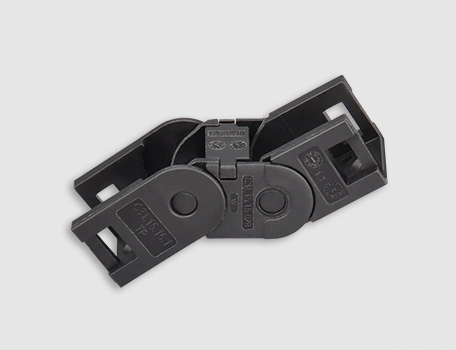

| 無梳妝板 接頭編碼 （擺動） | 帶梳妝板 接頭編碼 （擺動） | 拖鏈 內寬 | A | X | M | C | *D | 齒數 |
| C31E.15.16.01.P | C31E.15.16.01.P.TP | 16 | 23.8 | 8 | / | 10 | 29 | 2 |
| C31E.15.20.01.P | C31E.15.20.01.P.TP | 20 | 27.8 | 8 | / | 10 | 33 | 2 |
| C31E.15.30.01.P | C31E.15.30.01.P.TP | 30 | 37.8 | / | 22 | 20 | 43 | 3 |
| C31E.15.40.01.P | C31E.15.40.01.P.TP | 40 | 47.8 | / | 32 | 30 | 53 | 4 |
| C31E.15.50.01.P | C31E.15.50.01.P.TP | 50 | 57.8 | / | 42 | 40 | 63 | 5 |
 | 架空長度 | ≤1m | 速度/ 加速度 FLG | ≤ 3 [m/s] / 8 [m/s2 ] | |
滑行距離 | 不適用 | 速度/ 加速度 FLB | ≤ 2 [m/s] / 4 [m/s2 ] | ||
豎直懸掛 | ≤ 5m | 滑行速度/ 加速度 | 不適用 | ||
垂直站立 | ≤ 0.5m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 0.5m | 阻燃等級 | UL94 HB |
① N: 內側打開 W: 外側打開
*如果安裝空間受到限制請咨詢CSB?.
| R | 028 | 038 | 048 |
| H | 75 | 95 | 115 |
| D | 68 | 78 | 88 |
| K | 130 | 160 | 195 |
*實際安裝高度：HF=H+15mm（負載 1.25kg/m)
*C31E.15拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式
*推薦架空長行程拖行應用
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
