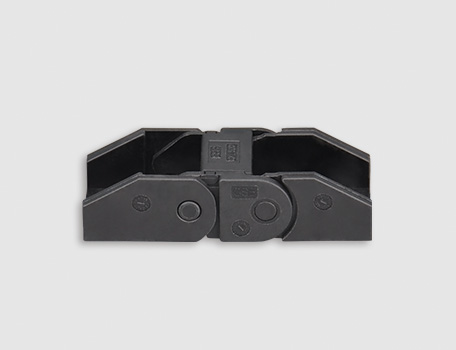

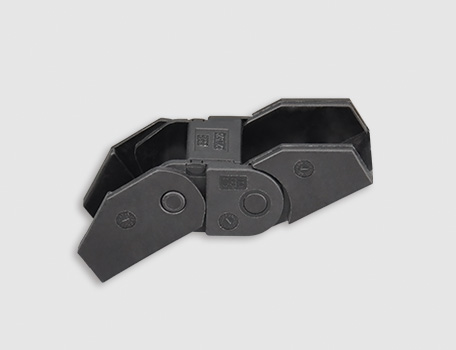

C21.15微型可打開式電纜拖鏈體積較小，基于兩片式設計重量輕特別適用于高速運動；C21.15微型電纜拖鏈適用于較小安裝空間，4種內寬規格可選...
● 長期使用溫度：-40/+120℃
● 內高Hi：15 mm
● 內寬Bi：16-40 mm
● 彎曲半徑R：28-48 mm
● 節距Pitch：20 mm

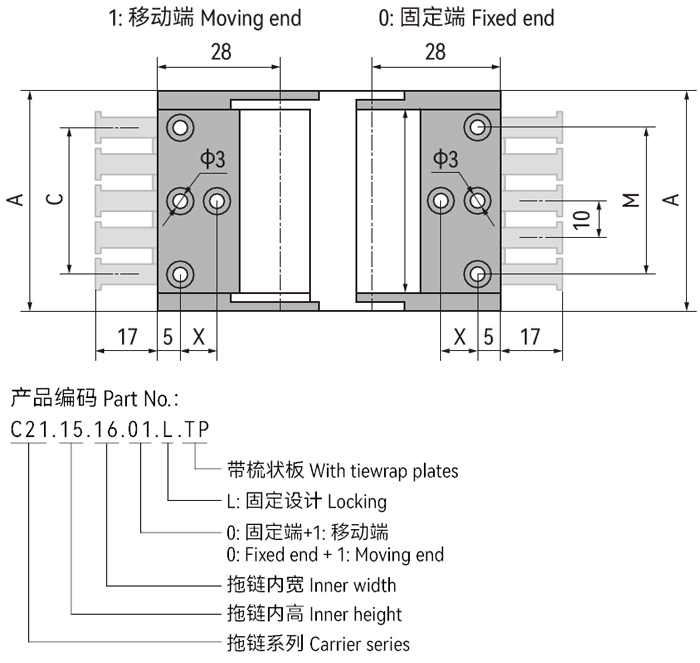

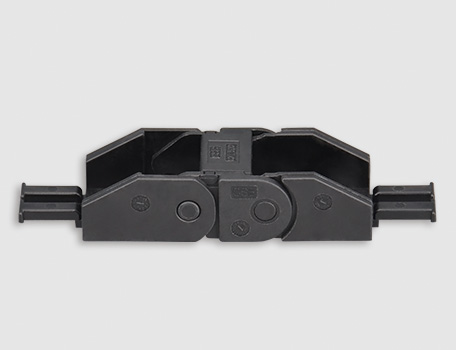

無梳妝板接頭編碼 （固定） | 帶梳妝板接頭編碼 （固定） | 拖鏈內寬 | A | X | M | C | 齒數 |
| C21.15.16.01.L | C21.15.16.01.L.TP | 16 | 24.2 | 8 | / | 10 | 2 |
| C21.15.20.01.L | C21.15.20.01.L.TP | 20 | 28.2 | 8 | / | 10 | 2 |
| C21.15.30.01.L | C21.15.30.01.L.TP | 30 | 38.2 | 8 | 22 | 20 | 3 |
| C21.15.40.01.L | C21.15.40.01.L.TP | 40 | 48.2 | 8 | 32 | 30 | 4 |

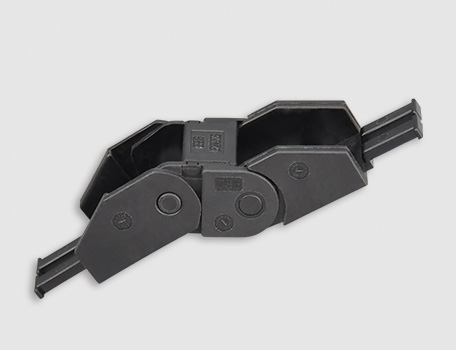

無梳妝板接頭編碼 （擺動） | 帶梳妝板接頭編碼 （擺動） | 拖鏈內寬 | A | X | M | C | 齒數 |
| C21.15.16.01.P | C21.15.16.01.P.TP | 16 | 24.2 | 8 | / | 10 | 2 |
| C21.15.20.01.P | C21.15.20.01.P.TP | 20 | 28.2 | 8 | / | 10 | 2 |
| C21.15.30.01.P | C21.15.30.01.P.TP | 30 | 38.2 | 8 | 22 | 20 | 3 |
| C21.15.40.01.P | C21.15.40.01.P.TP | 40 | 48.2 | 8 | 32 | 30 | 4 |
 | 架空長度 | ≤ 0.65m | 速度/ 加速度 FLG | ≤ 20 [m/s] / 200 [m/s2 ] | |
滑行距離 | 不適用 | 速度/ 加速度 FLB | ≤ 3 [m/s] / 6 [m/s2 ] | ||
豎直懸掛 | ≤ 5m | 滑行速度/ 加速度 | ≤ 3 [m/s] / 10 [m/s2 ] | ||
垂直站立 | ≤ 0.5m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 0.5m | 阻燃等級 | UL94 HB |
推入并卡合 放入位置 按壓并卡合 分開鏈節
*如果安裝空間受到限制請咨詢CSB?.
| R | 028 | 038 | 048 |
| H | 75 | 95 | 115 |
| D | 68 | 78 | 88 |
| K | 130 | 160 | 195 |
*實際安裝高度：HF=H+15mm（負載 0.3kg/m)
*C21.15拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式
*推薦架空長行程拖行應用
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
