Polymer-tech SolutionsTM

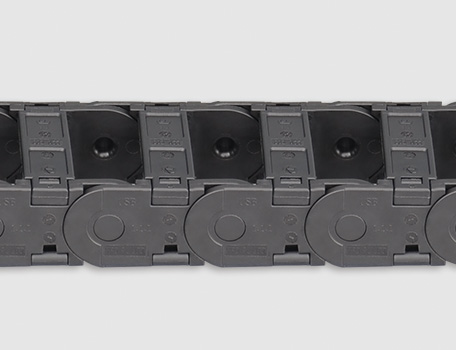

C02.18通用型塑料拖鏈是應用范圍廣泛的產品，簡單而多功能的組裝結合堅固性，高強度配合更安靜的運動，更長的電纜壽命和許多安裝選項
● 長期使用溫度：-40/+120℃
● 內高Hi：18 mm
● 內寬Bi：38-125 mm
● 彎曲半徑R：38-150 mm
● 節距Pitch：40 mm

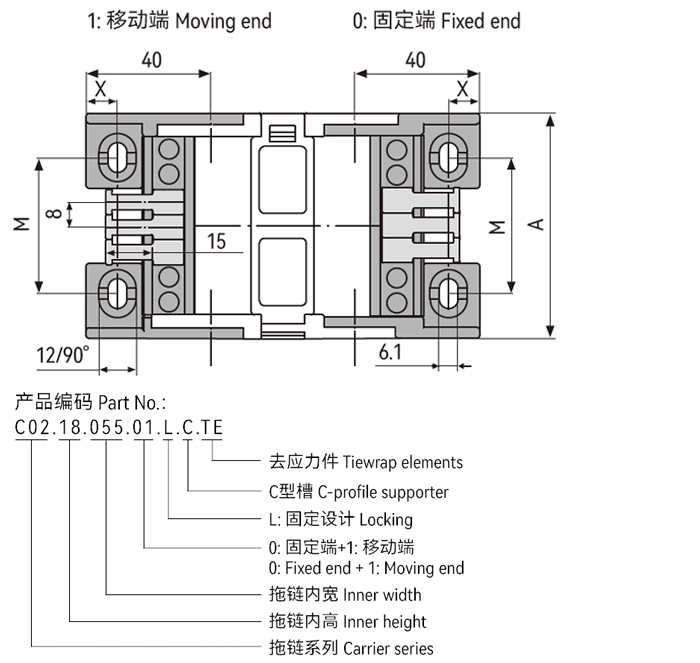

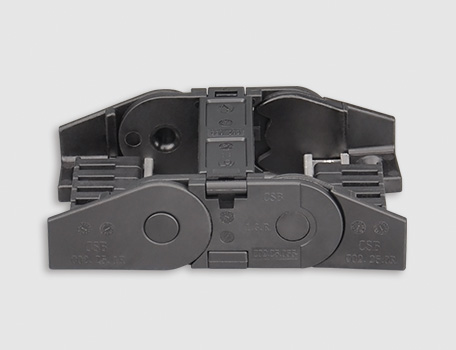

產品編碼 （固定） | 拖鏈內寬 | A | X | M | 安裝應力單元最大數量 |
| C02.18.035.01.L.C.TE | 38 | 54 | 9 | 24.5 | 4 |
| C02.18.045.01.L.C.TE | 48 | 64 | 9 | 34.5 | 5 |
| C02.18.055.01.L.C.TE | 57 | 73 | 9 | 43.5 | 7 |
| C02.18.065.01.L.C.TE | 67 | 81 | 9 | 53.5 | 8 |
| C02.18.075.01.L.C.TE | 77 | 93 | 9 | 63.5 | 9 |
| C02.18.085.01.L.C.TE | 87 | 101 | 9 | 73.5 | 10 |
| C02.18.100.01.L.C.TE | 103 | 119 | 9 | 89.5 | 12 |
| C02.18.125.01.L.C.TE | 125 | 141 | 9 | 111.5 | 14 |

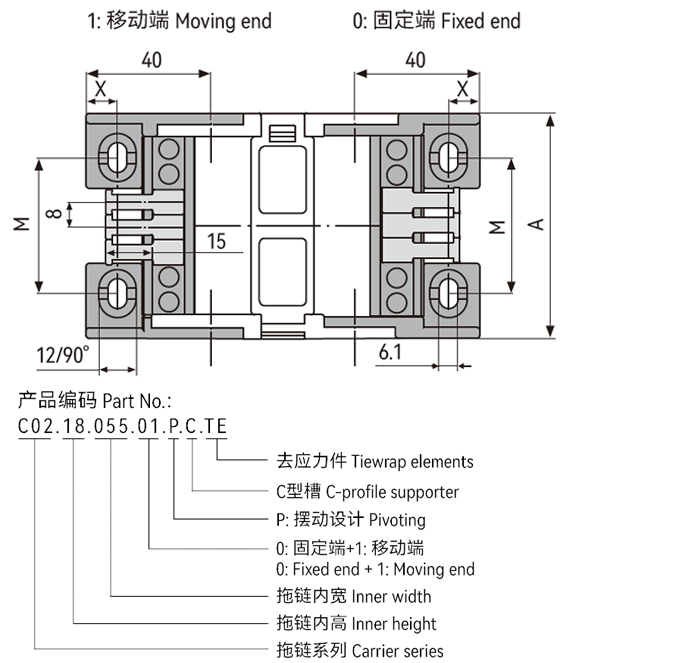

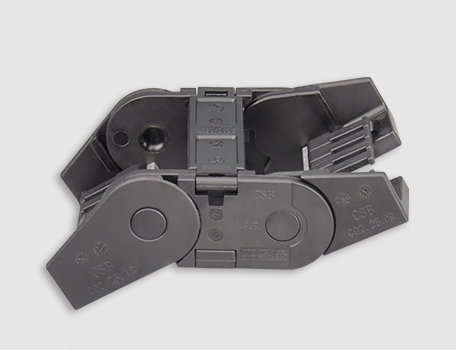

產品編碼 （擺動） | 拖鏈內寬 | A | X | M | 安裝應力單元最大數量 |
| C02.18.035.01.P.C.TE | 38 | 54 | 9 | 24.5 | 4 |
| C02.18.045.01.P.C.TE | 48 | 64 | 9 | 34.5 | 5 |
| C02.18.055.01.P.C.TE | 57 | 73 | 9 | 43.5 | 7 |
| C02.18.065.01.P.C.TE | 67 | 81 | 9 | 53.5 | 8 |
| C02.18.075.01.P.C.TE | 77 | 93 | 9 | 63.5 | 9 |
| C02.18.085.01.P.C.TE | 87 | 101 | 9 | 73.5 | 10 |
| C02.18.100.01.P.C.TE | 103 | 119 | 9 | 89.5 | 12 |
| C02.18.125.01.P.C.TE | 125 | 141 | 9 | 111.5 | 14 |
 | 架空長度 | ≤ 1.75m | 速度/ 加速度 FLG | ≤ 20 [m/s] / 200 [m/s2 ] | |
滑行距離 | ≤ 75m | 速度/ 加速度 FLB | ≤ 3 [m/s] / 6 [m/s2 ] | ||
豎直懸掛 | ≤ 20m | 滑行速度/ 加速度 | ≤ 10 [m/s] / 50 [m/s2 ] | ||
垂直站立 | ≤ 2.0m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 0.7m | 阻燃等級 | UL94 HB |
① 空白: 兩側打開。N: 僅內側打開。 W: 僅外側打開。
② 根據需求提供無預應力上拱度NC版本拖鏈
③ SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
④ SH01: 橫分隔件1pc 默認安裝中間孔位
*如果安裝空間受到限制請咨詢CSB?.
| R | 038 | 048 | 075 | 100 | 125 | 150 |
| H | 104 | 124 | 175 | 228 | 278 | 328 |
| D | 88 | 101 | 130 | 153 | 179 | 204 |
| K | 200 | 230 | 315 | 395 | 473 | 551 |
*實際安裝高度：HF=H+25mm（負載 1.5kg/m)
| R | 038 | 048 | 075 | 100 | 125 | 150 |
| H2 | 76 | 96 | 150 | 100 | 100 | 100 |
| D2 | 102 | 112 | 139 | 340 | 495 | 540 |
| K2 | 190 | 220 | 305 | 600 | 800 | 940 |
| △CL | - | - | - | 179 | 305 | 340 |
*C02.18拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式
*推薦架空長行程拖行應用
*可S型站立
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
